Perché i quadri di bassa tensione GCS stanno diventando una scelta intelligente per i moderni sistemi di distribuzione dell'energia

Astratto:Una distribuzione affidabile dell'energia a bassa tensione richiede molto più del semplice collegamento di apparecchiature elettriche. Richiede un sistema di quadri in grado di organizzare i circuiti, migliorare la sicurezza operativa, semplificare la manutenzione e supportare requisiti di automazione sempre più complessi.CONSOC·CN Quadri di bassa tensione GCSè progettato attorno a unità funzionali modulari, pratici meccanismi a cassetti, struttura a compartimenti stagni e collegamenti di cavi flessibili. Questo articolo ne spiega la struttura, le principali caratteristiche tecniche, le applicazioni, i vantaggi e importanti considerazioni sulla selezione per ingegneri, appaltatori, distributori e acquirenti di sistemi energetici industriali.

Sommario

• Cos'è il quadro di bassa tensione GCS?
• Quali sono le principali caratteristiche strutturali dei quadri GCS?
• Perché scegliere i quadri di bassa tensione GCS per la distribuzione dell'energia?
• Come si confronta GCS con i quadri di bassa tensione GCK?
• Dove vengono utilizzati i quadri di bassa tensione GCS?
• In che modo gli acquirenti dovrebbero selezionare i quadri di bassa tensione GCS?
• Perché è importante la capacità del produttore?
• Domande frequenti sui quadri di bassa tensione GCS

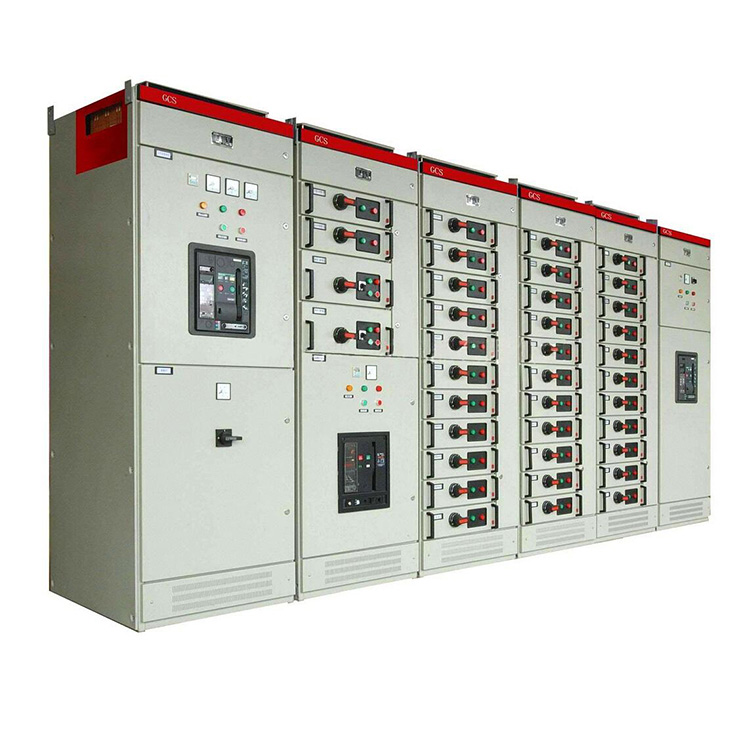

Cos'è il quadro di bassa tensione GCS?

I quadri di bassa tensione GCS sono una soluzione modulare di distribuzione e controllo dell'alimentazione a bassa tensione progettata per applicazioni in cui più circuiti, funzioni di controllo motore, interfacce di automazione e accesso per la manutenzione devono essere organizzati all'interno di un gruppo elettrico compatto.

Rispetto alle configurazioni convenzionali dei quadri di bassa tensione, le apparecchiature GCS pongono maggiore enfasi sulle unità funzionali modulari e sui pratici meccanismi di estrazione e propulsione. Secondo le informazioni sul prodotto di CONSO·CN, la sua soluzione GCS può essere prodotta secondo lo schema unifilare, il piano di layout e la lista di acquisto del cliente, consentendo alla configurazione finale di corrispondere meglio al sistema di distribuzione reale.

Il design è particolarmente utile quando un progetto richiede più alimentatori in uscita e unità funzionali indipendenti. Invece di trattare l'intero armadio come uno spazio elettrico, la struttura GCS divide le apparecchiature in sezioni funzionali, aiutando gli operatori a isolare i singoli circuiti e a limitare la potenziale influenza di un guasto localizzato.

Quali sono le principali caratteristiche strutturali dei quadri GCS?

L'efficacia di un sistema GCS deriva dalla relazione tra i suoi componenti elettrici, la disposizione delle sbarre, le celle funzionali, le celle cavi e le unità estraibili. Diverse caratteristiche strutturali sono particolarmente importanti quando si valuta una soluzione GCS.

Unità Funzionali Modulari

La costruzione modulare consente di configurare diversi circuiti in base alle effettive esigenze di distribuzione. Ciò è utile per gli impianti industriali in cui alimentatori, circuiti di controllo motore, apparecchiature di automazione e carichi ausiliari possono richiedere configurazioni elettriche diverse.

Compartimenti funzionali separati

Le unità funzionali e i compartimenti sono progettati con una chiara separazione. Questa disposizione può aiutare a limitare l'impatto di un guasto a un'area più piccola e consente al personale di manutenzione di lavorare su singole sezioni senza disturbare inutilmente altri circuiti.

Disposizione orizzontale a tre sbarre

Le informazioni sul prodotto di CONSO·CN specificano una disposizione orizzontale a tre bus destinata a fornire stabilità dinamica e termica. Il design indicato può resistere all'impatto della corrente di cortocircuito fino a 80/176 kA, a seconda della configurazione e delle condizioni applicabili.

Alta densità di circuiti

Un singolo armadio MCC può ospitare fino a 22 circuiti secondo le informazioni sul prodotto pubblicate dal produttore. Questa configurazione può essere utile per la produzione di energia, l'industria petrolchimica, l'automazione industriale e altri impianti con un gran numero di carichi elettrici.

Pratico scomparto per cavi

I collegamenti dei cavi esterni sono disposti all'interno di un vano cavi dedicato, con ingresso e uscita dei cavi possibili da diverse direzioni a seconda della configurazione. Il trasformatore di corrente omopolare può essere posizionato anche nel vano cavi, facilitando l'installazione e la manutenzione.

Ampie connessioni secondarie

Le cassettiere GCS possono fornire più contatti secondari a innesto. CONSO·CN afferma che le unità da 1 unità in su possono avere 32 coppie, mentre le configurazioni di mezza unità possono avere 20 coppie. Questa capacità supporta interfacce computer, circuiti di controllo automatico e altri requisiti di controllo secondario.

Perché scegliere i quadri di bassa tensione GCS per la distribuzione dell'energia?

Per gli impianti elettrici industriali, la scelta del quadro influisce non solo sull'installazione iniziale ma anche sul funzionamento, sulla risoluzione dei problemi, sull'espansione e sulla manutenzione. La tecnologia GCS offre numerosi vantaggi pratici.

Un altro vantaggio importante è la flessibilità di progettazione. Il quadro GCS non è necessariamente selezionato come armadio generico disponibile in commercio. Un produttore professionista può configurare l'apparecchiatura in base ai disegni elettrici, ai layout delle apparecchiature e ai requisiti di acquisto. Questo approccio è particolarmente utile per i progetti in cui la distribuzione del carico e la configurazione dell'armadio differiscono dalle disposizioni standard.

Come si confronta GCS con i quadri di bassa tensione GCK?

GCS e GCK sono entrambi utilizzati nei sistemi di distribuzione a bassa tensione, ma i loro approcci strutturali non sono identici. CONSO·CN descrive GCS come un tipo avanzato rispetto ai suoi quadri di bassa tensione GCK, evidenziandone la maggiore modularità e la disposizione più pratica di estrazione e propulsione.

La scelta giusta dovrebbe in definitiva basarsi sulla tensione del sistema, sulla corrente, sui requisiti di cortocircuito, sulla quantità di circuiti, sulle dimensioni dell'armadio, sull'architettura di controllo, sulla strategia di manutenzione e sugli standard applicabili piuttosto che scegliere semplicemente un modello perché sembra più avanzato.

Dove vengono utilizzati i quadri di bassa tensione GCS?

I sistemi GCS sono adatti per un'ampia gamma di ambienti di distribuzione dell'energia industriali e infrastrutturali. La loro architettura modulare è particolarmente preziosa quando un progetto contiene numerosi circuiti in uscita o richiede l'integrazione con sistemi di automazione.

• Generazione di energia:Supporta i requisiti di distribuzione e controllo motore associati a grandi unità di generazione.
• Impianti petrolchimici:Utile laddove numerosi motori, pompe, sistemi di controllo e carichi ausiliari richiedono una distribuzione organizzata.
• Produzione industriale:Aiuta a gestire più linee di produzione e macchinari alimentati elettricamente.
• Strutture commerciali e infrastrutturali:Configurabile per sistemi di distribuzione centralizzati a bassa tensione.
• Sistemi di automazione:Più contatti secondari possono supportare interfacce computer e circuiti di controllo automatico.
• Grandi progetti di distribuzione elettrica:Gli armadi modulari possono essere configurati secondo lo schema unifilare del progetto e il layout delle apparecchiature.

Per le strutture di grandi dimensioni, la capacità di organizzare più alimentazioni all'interno di una linea di quadri coordinata può migliorare la manutenibilità complessiva dell'architettura di distribuzione.

In che modo gli acquirenti dovrebbero selezionare i quadri di bassa tensione GCS?

L'acquisto di un armadio GCS dovrebbe iniziare con l'impianto elettrico piuttosto che con l'armadio stesso. Un fornitore qualificato dovrebbe ricevere informazioni tecniche sufficienti per determinare la configurazione appropriata.

1. Confermare i parametri elettrici.Definisci tensione nominale, corrente nominale, frequenza, requisiti di cortocircuito e altri parametri specifici del progetto.
2. Preparare lo schema unifilare.Ciò fornisce al fornitore una chiara comprensione dei circuiti in entrata e in uscita.
3. Determinare la quantità del circuito.Considerare alimentatori, circuiti di controllo motore, circuiti ausiliari e futuri requisiti di espansione.
4. Valutare il layout fisico.È necessario considerare le dimensioni dell'armadio, la direzione dei cavi, lo spazio di installazione e lo spazio per la manutenzione.
5. Specificare i requisiti di controllo.Automazione, monitoraggio, interfacce computer e circuiti secondari dovrebbero essere definiti prima della produzione.
6. Verificare il coordinamento delle protezioni.Gli interruttori automatici e i componenti limitatori di corrente devono essere selezionati in base al sistema di distribuzione effettivo.
7. Esaminare i test e la documentazione.Gli acquirenti devono richiedere disegni tecnici, documentazione di prova, elenchi di componenti e informazioni operative adeguati.

Per i progetti personalizzati, fornire al fornitore un disegno unifilare completo, un piano di layout e una lista acquisti può migliorare significativamente la comunicazione e ridurre gli errori di configurazione. CONSO·CN identifica specificamente questi documenti come parte del proprio processo di produzione del GCS.

Perché è importante la capacità del produttore?

Un quadro elettrico di bassa tensione è un assieme elettrico coordinato e non un semplice involucro metallico. La qualità della costruzione delle sbarre, del cablaggio, dell'assemblaggio delle unità funzionali, della selezione dei componenti, dell'allineamento meccanico e dei test possono influenzare l'affidabilità del sistema finale.

Quando si seleziona un produttore o fornitore di quadri di bassa tensione GCS in Cina, gli acquirenti dovrebbero valutare più del semplice prezzo. I fattori chiave includono:

• Esperienza nella produzione di quadri di bassa tensione
• Capacità di interpretare schemi unifilari e disegni di progetto
• Capacità di personalizzazione e ingegneria
• Procedure di controllo qualità durante l'assemblaggio
• Capacità di test e ispezione in fabbrica
• Disponibilità della documentazione tecnica
• Supporto tecnico post-vendita
• Capacità di coordinare i quadri con il sistema di distribuzione più ampio

CONSOC·CN presenta GCS come parte del suo più ampio portafoglio di quadri di bassa tensione, insieme alle soluzioni GCK, MNS e GGD. Le informazioni sui prodotti sottolineano inoltre la produzione personalizzata basata sui disegni dei clienti e sui requisiti di distribuzione.

Per gli acquirenti che confrontano i fornitori, la gamma di prodotti di quadri di bassa tensione può fornire un contesto utile per determinare quale architettura dell'armadio è più appropriata per un particolare progetto.

Domande frequenti sui quadri di bassa tensione GCS

Qual è lo scopo principale dei quadri di bassa tensione GCS?

Il suo scopo principale è distribuire, controllare, proteggere e gestire circuiti elettrici a bassa tensione. La sua architettura modulare è particolarmente adatta per sistemi che richiedono più alimentatori, unità funzionali e interfacce di automazione.

Cosa rende GCS diverso dai convenzionali quadri di bassa tensione?

GCS enfatizza le unità funzionali modulari, i meccanismi dei cassetti estraibili, la costruzione a compartimenti, la disposizione flessibile dei cavi e le estese connessioni plug-in secondarie. Queste funzionalità possono semplificare la configurazione e la manutenzione dei sistemi di distribuzione complessi.

È possibile personalizzare i quadri GCS?

SÌ. Secondo CONSO·CN, i quadri GCS possono essere prodotti secondo il disegno unifilare, il layout e la lista di acquisto del cliente.

Quanti circuiti può ospitare un armadio MCC?

Le informazioni pubblicate dal produttore indicano che un singolo armadio MCC può ospitare fino a 22 circuiti. La capacità effettiva deve essere confermata in base alla configurazione elettrica specifica e alla disposizione dell'armadio.

GCS è adatto ai sistemi industriali automatizzati?

SÌ. I contatti plug-in secondari disponibili sono progettati per supportare interfacce computer e circuiti di controllo automatico, rendendo la configurazione adatta per applicazioni di automazione industriale in cui è richiesto un cablaggio di controllo esteso.

Conclusione: i quadri di bassa tensione GCS sono la scelta giusta per il tuo progetto?

I quadri di bassa tensione GCS combinano un'architettura di distribuzione modulare, compartimenti funzionali separati, pratiche unità estraibili, collegamenti di cavi organizzati e ampie interfacce secondarie per soddisfare i requisiti dei moderni sistemi di alimentazione industriale. Per progetti che coinvolgono più circuiti, automazione, controllo motori e layout di distribuzione personalizzati, selezionare il produttore giusto è importante tanto quanto selezionare il tipo di quadro. Se stai valutando una soluzione GCS per un progetto industriale, commerciale o infrastrutturale,contattacicon il tuo schema unifilare, planimetria e requisiti tecnici per discutere con CONSO·CN una configurazione adeguata.
