In che modo i quadri elettrici possono rendere la distribuzione dell'energia più sicura e più facile da gestire?

Perché i quadri elettrici sono più importanti di quanto molti acquirenti si aspettano?

In molti progetti energetici, i quadri elettrici non sono la parte più visibile del sistema. Trasformatori, cavi, generatori e apparecchiature di produzione di grandi dimensioni spesso ricevono maggiore attenzione perché sembrano più “centrali” nel progetto. Tuttavia, quando si verifica un guasto, quando un circuito deve essere isolato o quando il personale di manutenzione deve lavorare in sicurezza, il quadro diventa una delle apparecchiature più importanti in cantiere.

I quadri elettrici sono progettati per controllare, proteggere e scollegare i circuiti elettrici. In termini pratici, aiuta il sistema energetico a rimanere organizzato. Consente agli operatori di dividere la distribuzione dell'energia in sezioni gestibili, proteggere le apparecchiature a valle e ridurre l'impatto dei guasti. Senza un quadro elettrico adeguato, un problema elettrico può diffondersi in un sistema più ampio, causando interruzioni della produzione, rischi per la sicurezza o costosi danni alle apparecchiature.

Per gli acquirenti, il valore reale dei quadri elettrici non si limita al solo armadio metallico. Il valore deriva dal fatto che la struttura dell'armadio, gli interruttori automatici, la disposizione delle sbarre, i dispositivi di protezione, gli alimentatori in entrata e in uscita, il design degli interblocchi e l'accesso per la manutenzione corrispondono al progetto reale. Un armadio che sembra accettabile sulla carta può comunque creare problemi se non si adatta al layout del sito, alle condizioni di carico, alle abitudini operative o al piano di espansione.

Ecco perché gli acquirenti esperti non chiedono solo un prezzo. Chiedono se il quadro è in grado di gestire il livello di tensione, la corrente nominale, la capacità di cortocircuito, l'ambiente di installazione, la direzione di ingresso dei cavi, il metodo operativo e i requisiti di ispezione corretti. Un armadio più economico che richiede ripetute modifiche dopo la consegna può diventare molto più costoso di una soluzione attentamente specificata.

Quali problemi affrontano solitamente gli acquirenti prima di scegliere i quadri elettrici?

Il primo problema comune sono le informazioni incomplete sul progetto. Un acquirente potrebbe sapere che una fabbrica ha bisogno di diversi armadi elettrici, ma potrebbe non avere uno schema unifilare chiaro, una lista di carico, un piano di layout o una disposizione degli alimentatori. In tale situazione, diventa difficile per il produttore confermare il tipo corretto di armadio, il numero di pannelli, la configurazione dei componenti e lo schema di protezione.

Il secondo problema è la confusione tra le diverse categorie di quadri. Quadri di bassa tensione, quadri di media tensione, quadri isolati in gas, quadri isolati in aria, armadi estraibili, armadi fissi e pannelli di distribuzione non sono nomi intercambiabili. Ciascuna categoria ha il proprio campo di applicazione, logica strutturale, requisiti di sicurezza e livello di costo. La scelta del tipo sbagliato può influire sull'installazione, sul funzionamento e sulla manutenzione.

Il terzo problema è lo spazio limitato del sito. Negli stabilimenti industriali, negli edifici commerciali, nelle sottostazioni compatte, nelle aree minerarie e nei progetti di servizi pubblici, la cabina elettrica potrebbe non offrire uno spazio di lavoro ampio. Se la disposizione del quadro non viene presa in considerazione in anticipo, l'acquirente potrebbe riscontrare problemi con la profondità dell'armadio, lo spazio anteriore per le operazioni, l'accesso posteriore per la manutenzione, la posizione del canale dei cavi o la ventilazione.

Il quarto problema è la manutenzione futura. Alcuni acquirenti si concentrano fortemente sul costo di acquisto iniziale, ma dimenticano che i quadri rimarranno in servizio per molti anni. Le squadre di manutenzione necessitano di accesso sicuro, etichettatura chiara, funzionamento meccanico affidabile, pezzi di ricambio adeguati e un modo semplice per isolare i circuiti. Un armadio difficile da ispezionare può aumentare il tempo di manodopera e il rischio operativo.

Il quinto problema è la comunicazione poco chiara tra i team commerciali e tecnici. Il team acquisti potrebbe richiedere "Quadri elettrici" come semplice nome di prodotto, mentre il team tecnico si aspetta una configurazione tecnica molto specifica. Se queste due parti non si allineano, l’ordine potrebbe andare avanti con un’incertezza nascosta. È qui che diventa essenziale un'attenta conferma tecnica.

In che modo i quadri elettrici proteggono un sistema di distribuzione dell'energia?

I quadri elettrici proteggono un sistema di distribuzione dell'alimentazione combinando funzioni di commutazione, isolamento, protezione, misurazione e controllo in un unico assieme organizzato. Quando il sistema funziona normalmente, il quadro distribuisce la potenza a carichi diversi. Quando si verificano condizioni anomale, i dispositivi di protezione aiutano a scollegare il circuito difettoso e riducono la possibilità di danni più ampi al sistema.

In un sistema di media tensione, il quadro può includere interruttori automatici in vuoto, trasformatori di corrente, trasformatori di tensione, relè di protezione, sbarre collettrici, sezionatori di terra e interblocchi meccanici. Questi componenti lavorano insieme per rilevare e isolare i guasti. Ad esempio, se un alimentatore in uscita subisce un cortocircuito, il sistema di protezione dovrebbe rispondere rapidamente e aprire l'interruttore prima che il guasto causi danni più gravi.

In un sistema a bassa tensione, i quadri elettrici possono distribuire energia a motori, illuminazione, linee di produzione, sistemi HVAC, pompe e apparecchiature ausiliarie. A seconda del design, può utilizzare unità fisse o estraibili. Le strutture estraibili possono rendere più convenienti l'ispezione e la sostituzione perché le singole unità funzionali possono essere isolate o rimosse con meno disturbi agli altri circuiti.

La sicurezza non riguarda solo le caratteristiche elettriche. Dipende anche dalla struttura. Una buona progettazione del quadro considera la separazione interna, la continuità della messa a terra, gli interblocchi delle porte, le maniglie di manovra, i compartimenti dei cavi, la ventilazione, la distanza di isolamento e una chiara indicazione visiva. Questi dettagli aiutano gli operatori a comprendere lo stato dell'armadio e a ridurre il funzionamento non sicuro.

Il risultato migliore non è semplicemente che l’armadio superi l’ispezione di fabbrica. Il risultato migliore è che il quadro rimanga comprensibile, riparabile e stabile dopo l'installazione. Gli operatori devono sapere cosa controlla ciascun alimentatore, come isolare un circuito, dove ispezionare le parti principali e quali procedure devono essere seguite prima della manutenzione.

Quali fattori dovrebbero essere controllati prima di effettuare un ordine?

Prima di ordinare quadri elettrici, gli acquirenti dovrebbero rallentare e confermare diversi dettagli pratici. Affrettare questa fase spesso porta a rivedere ripetutamente i disegni, ritardando la produzione e l'installazione.

• Livello di tensione:Verificare se il progetto richiede quadri di bassa o media tensione e controllare attentamente la tensione nominale.
• Corrente nominale:Esaminare la corrente di carico prevista per i circuiti in entrata e in uscita, non solo la condizione attuale ma anche la possibile espansione futura.
• Capacità di tenuta al cortocircuito:Il quadro deve corrispondere al livello di guasto del sistema di alimentazione.
• Struttura del mobile:Decidi se sono più adatte strutture fisse, estraibili, da interno, da esterno, compatte o personalizzate.
• Configurazione dei componenti:Confermare gli interruttori automatici, i relè, i contatori, i trasformatori di corrente, i trasformatori di tensione, la protezione da sovratensione e altri dispositivi.
• Ingresso e uscita cavi:Verificare se il sito richiede l'accesso dall'alto, dal basso, dal fronte o dal retro.
• Ambiente di installazione:Considerare l'altitudine, l'umidità, la polvere, la temperatura, il rischio di corrosione e la ventilazione.
• Accesso per la manutenzione:Assicurarsi che gli operatori possano ispezionare ed eseguire la manutenzione dell'armadio in sicurezza dopo l'installazione.
• Conferma disegno:Preparare schemi unifilari, disegni di layout e liste di carico quando possibile.
• Test e documentazione:Richiedi registrazioni di ispezioni in fabbrica, disegni, manuali e documenti tecnici necessari per l'accettazione del progetto.

Per molti acquirenti la parte più difficile è non sapere di quali informazioni ha bisogno il produttore. Un fornitore professionale dovrebbe aiutare a organizzare le domande invece di aspettare semplicemente un file tecnico perfetto. Ciò è particolarmente importante per i progetti internazionali in cui gli standard tecnici, le abitudini di lavoro e le condizioni del sito possono differire da un mercato all'altro.

Tabella di selezione dei quadri elettrici

In che modo gli acquirenti possono ridurre i rischi durante la pianificazione del progetto?

L'acquisto di buoni quadri elettrici inizia prima del preventivo. Gli acquirenti possono ridurre i rischi trattando la fase di comunicazione iniziale come un processo di conferma tecnica piuttosto che come una semplice richiesta di prezzo.

Un primo passo utile è raccogliere lo schema unifilare. Questo disegno mostra come la potenza fluisce attraverso il sistema e aiuta il produttore a comprendere le linee di alimentazione in entrata e in uscita, gli accoppiatori bus, i punti di misurazione, le funzioni di protezione e la distribuzione del carico. In assenza dello schema unifilare il fornitore potrà comunque fornire consigli generali, ma il preventivo sarà meno preciso.

Il secondo passo è chiarire il layout del sito. Non sempre le sale elettriche sono progettate con spazio sufficiente per una facile installazione. È necessario controllare tempestivamente la larghezza, la profondità, l'altezza dell'armadio, lo spazio operativo, l'accesso posteriore, l'ingresso dei cavi e la direzione di apertura della porta. Un mobile tecnicamente corretto può comunque diventare problematico se non si adatta alla stanza.

Il terzo passo è confermare l'ambiente operativo. I quadri elettrici installati in una stanza interna pulita hanno requisiti diversi rispetto alle apparecchiature utilizzate nelle aree minerarie, nelle regioni costiere, negli ambienti umidi, nelle sottostazioni fotovoltaiche o nei progetti infrastrutturali con molta polvere. I dettagli ambientali influenzano la protezione dell'involucro, la ventilazione, le misure anticondensa e la scelta dei materiali.

Il quarto passo è evitare di confrontare citazioni incomplete. Se un preventivo include componenti premium, test, disegni e personalizzazione mentre un altro include solo un armadio base, il prezzo più basso potrebbe non rappresentare un valore migliore. I team di procurement dovrebbero chiedere ai fornitori di elencare chiaramente la configurazione in modo che il confronto diventi equo.

Il quinto passaggio consiste nel riservare del tempo per la revisione del disegno. I quadri elettrici sono spesso collegati a trasformatori, sottostazioni, cavi, sistemi di controllo e apparecchiature a valle. Un breve periodo di revisione può prevenire errori costosi prima dell’inizio della produzione. In molti progetti, un'attenta approvazione del disegno fa la differenza tra un'installazione regolare e ripetute regolazioni in loco.

Cosa rende i quadri elettrici più facili da ispezionare e manutenere?

I quadri elettrici di facile manutenzione non nascono per caso. Dipende dalla progettazione dell'armadio, dalla disposizione dei componenti, dall'etichettatura, dalla documentazione e dalla pianificazione degli accessi. Per gli utenti, questo è importante perché il quadro non è un acquisto una tantum. Si tratta di attrezzature che devono servire il sito per anni di funzionamento, ispezione, risoluzione dei problemi ed eventuale espansione.

Il design chiaro del compartimento è un fattore importante. Quando le aree funzionali sono ben organizzate, il personale di manutenzione può identificare più facilmente l'area delle sbarre collettrici, l'area dei cavi, l'area dell'interruttore, l'area di controllo e l'area di misurazione. Ciò riduce la confusione durante l'ispezione e aiuta i tecnici a seguire procedure più sicure.

Un altro fattore è il funzionamento meccanico affidabile. Le porte, le maniglie, gli interblocchi, gli otturatori, le unità estraibili e i meccanismi di messa a terra devono funzionare correttamente. Un armadio che sembra difficile da utilizzare durante l'ispezione in fabbrica può diventare ancora più problematico dopo anni di servizio. Gli acquirenti dovrebbero prestare attenzione a questi dettagli invece di giudicare solo l’aspetto esteriore.

Anche la documentazione è importante. Disegni, schemi elettrici, manuali operativi, elenchi di componenti e registri di ispezione aiutano l'utente a comprendere il sistema dopo la consegna. Ciò è particolarmente utile quando il team di progetto cambia o quando il personale di manutenzione locale deve risolvere i problemi del sistema anni dopo.

La pianificazione dei pezzi di ricambio non dovrebbe essere ignorata. Per importanti sistemi di alimentazione, gli acquirenti potrebbero aver bisogno di interruttori automatici di ricambio, componenti di controllo, spie, fusibili, misuratori o altre parti soggette a manutenzione frequente. Un produttore in grado di spiegare chiaramente queste opzioni aiuta l'acquirente a prepararsi per le condizioni operative reali, non solo per il primo giorno di installazione.

Come può un produttore supportare migliori decisioni di acquisto?

Un buon produttore di quadri elettrici dovrebbe fare di più che assemblare armadi. Il produttore dovrebbe aiutare gli acquirenti a tradurre i requisiti del progetto in una soluzione tecnica chiara. Ciò include porre le domande giuste, rivedere i disegni, spiegare le differenze dei mobili, controllare le opzioni dei componenti e aiutare l'acquirente a capire in che modo ciascuna decisione influisce sulla sicurezza, sui costi, sull'installazione e sulla manutenzione.

Conso Scienza elettrica e tecnologia Co., Ltd. è coinvolta nella produzione di apparecchiature elettriche come quadri, sottostazioni, trasformatori e relativi prodotti per la distribuzione dell'energia. Per gli acquirenti che necessitano di quadri elettrici, il valore di lavorare con un team orientato alla produzione è che la comunicazione tecnica può essere collegata più direttamente con la realtà produttiva.

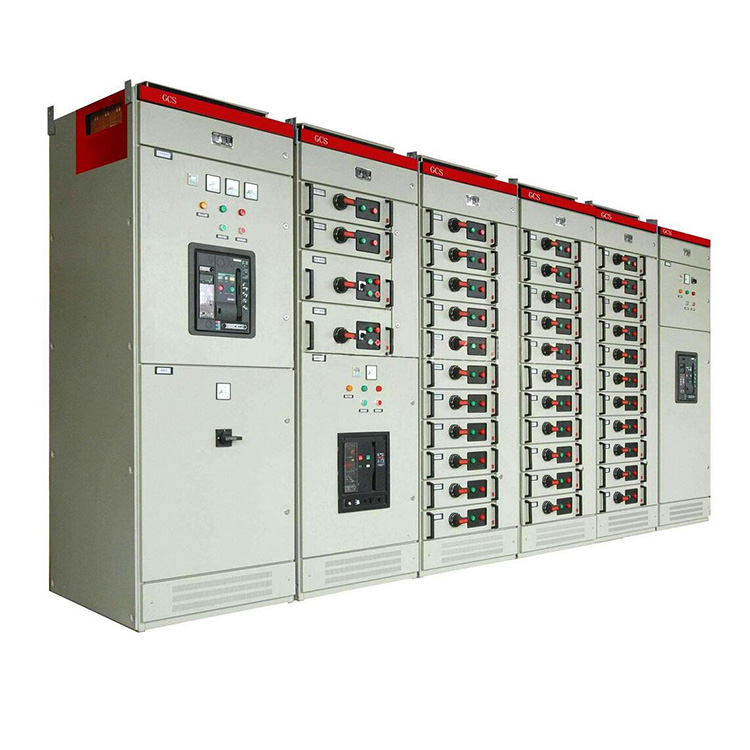

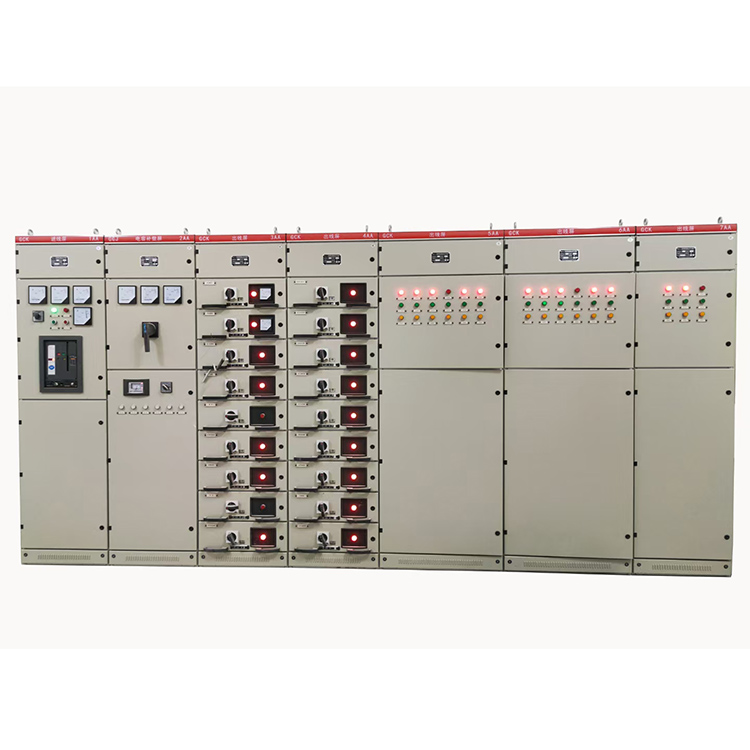

Ad esempio, quando un acquirente necessita di quadri di bassa tensione per una sottostazione compatta, la discussione non dovrebbe fermarsi al nome dell'armadio. Il produttore dovrebbe confermare se il progetto necessita di GGD, GCK, GCS, MNS o un'altra struttura adatta. Quando un acquirente ha bisogno di quadri di media tensione, il produttore dovrebbe aiutare a rivedere il livello di tensione, la configurazione dell'interruttore, i requisiti dei relè di protezione e la disposizione dei cavi.

Un altro vantaggio è la personalizzazione. Molti progetti non possono fare affidamento su un mobile completamente standard. Il sito può richiedere dimensioni speciali, marche di componenti specifiche, ingressi cavi insoliti, misurazioni aggiuntive, spazio di espansione riservato o una disposizione particolare degli alimentatori in entrata e in uscita. Un produttore capace può esaminare questi dettagli e fornire una proposta più pratica.

Il rapporto più forte con i fornitori si basa su informazioni chiare. Gli acquirenti dovrebbero essere pronti a condividere disegni e condizioni del progetto, mentre il produttore dovrebbe rispondere con domande organizzate e suggerimenti realistici. Questa comunicazione bidirezionale aiuta a ridurre i rischi nascosti e rende il processo di acquisto più tranquillo, veloce e affidabile.
