A Trasformatore montato su paloviene spesso scelto quando i servizi pubblici, gli appaltatori, i parchi industriali, i progetti di elettrificazione rurale e gli sviluppatori commerciali hanno bisogno di un modo compatto e pratico per ridurre l'energia a media tensione vicino al punto di utilizzo finale. Invece di costruire una grande sala di trasformazione a livello del suolo o una sottostazione completa per ogni piccola area di carico, è possibile installare un'unità montata su palo su un palo della luce, vicino alle linee di distribuzione aeree e agli utenti finali. Questo articolo spiega come aiuta a risolvere i punti critici comuni come spazio di installazione limitato, tensione rurale instabile, percorsi di consegna lunghi, problemi di sicurezza, accesso per la manutenzione, controllo dei costi delle apparecchiature e incertezza delle specifiche durante l'approvvigionamento.
Sommario
- Schema dell'articolo
- Perché i progetti di distribuzione lottano prima di scegliere il trasformatore giusto?
- A cosa serve un trasformatore montato su palo?
- Dove apporta il massimo valore un trasformatore montato su palo?
- In che modo gli acquirenti dovrebbero selezionare la giusta configurazione tecnica?
- Come si confronta con altre soluzioni di distribuzione?
- Come può ridurre i punti critici del progetto reale?
- Quali dettagli di qualità dovrebbero essere controllati prima dell'acquisto?
- In che modo i team di manutenzione possono prolungare la durata utile?
- Perché l’esperienza del fornitore è importante?
- Domande frequenti
- Conclusione
Schema dell'articolo
- Identificare le principali sfide di distribuzione affrontate dalle reti rurali, dalle piccole città, dalle fattorie, dalle officine e dalle aree commerciali leggere.
- Spiegare il ruolo lavorativo di aTrasformatore montato su palonel ridurre la tensione per l'uso pratico.
- Confronta le unità montate su palo con i trasformatori montati su pad e le piccole sottostazioni di terra.
- Fornire una pratica guida alla selezione che copre capacità, rapporto di tensione, tipo di fase, metodo di raffreddamento, accessori di protezione e ambiente di installazione.
- Descrivi i controlli di qualità che gli acquirenti dovrebbero richiedere prima della spedizione.
- Mostra come un produttore professionale può supportare approvvigionamenti stabili, personalizzazione, test e comunicazione post-vendita.
Perché i progetti di distribuzione lottano prima di scegliere il trasformatore giusto?
Molti progetti di distribuzione dell’energia non falliscono perché il piano di rete è sbagliato. Falliscono perché la soluzione finale discendente non corrisponde al sito reale. Un villaggio potrebbe aver bisogno di elettricità affidabile per case, pompe, negozi, lampioni e piccole officine, ma potrebbe non avere abbastanza spazio per una cabina di trasformazione. Un’azienda agricola potrebbe aver bisogno di energia stabile per le apparecchiature di irrigazione, ma i punti di carico potrebbero essere distanti. Un'area di espansione residenziale può essere collegata tramite linee aeree, ma il budget potrebbe non supportare un'intera stazione di distribuzione a livello del suolo.
Queste situazioni creano sempre le stesse frustrazioni: cadute di tensione alla fine della linea, costose costruzioni civili, lunghi programmi di installazione, difficile accesso per la manutenzione e incertezza sulla capacità dell'apparecchiatura selezionata di gestire le condizioni di servizio all'aperto. Per gli appaltatori e gli acquirenti di servizi pubblici, un altro punto dolente è il rischio di specifiche. Se la capacità del trasformatore, il rapporto di tensione, il livello di isolamento o la disposizione di protezione selezionati non sono adatti, il progetto potrebbe subire ritardi, rielaborazioni o maggiori perdite a lungo termine.
A Trasformatore montato su paloè progettato per risolvere questi problemi pratici in modo diretto. Non tenta di sostituire ogni tipo di trasformatore. Ha invece uno scopo chiaro: ridurre la potenza di media tensione a un livello di bassa tensione utilizzabile vicino al carico, soprattutto dove sono già presenti reti di distribuzione aeree.
A cosa serve un trasformatore montato su palo?

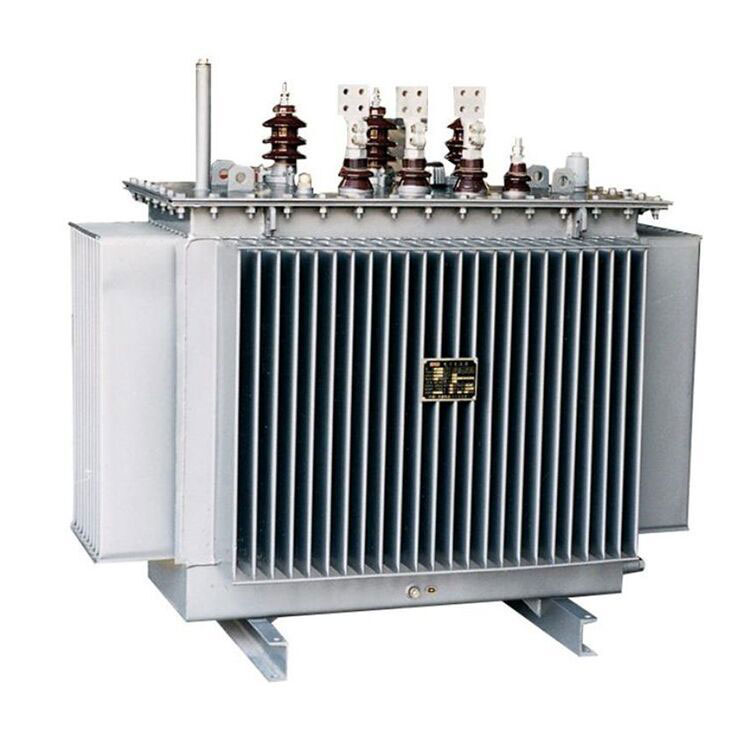

A Trasformatore montato su paloè un trasformatore di distribuzione per esterni installato su un palo della luce o su una struttura a palo. Il suo compito principale è ridurre l'elettricità a media tensione dalle linee di distribuzione aeree a una tensione inferiore adatta a case, piccole imprese, aziende agricole, sistemi di illuminazione stradale e carichi industriali leggeri. In molti progetti diventa l'ultimo importante collegamento tra la rete di distribuzione e l'utente finale.
Il trasformatore è solitamente immerso nell'olio, il che significa che l'olio del trasformatore viene utilizzato per l'isolamento e la dissipazione del calore. A seconda del progetto, può essere monofase o trifase. Le unità monofase sono comuni nelle aree residenziali rurali, nelle piccole aziende agricole e nei carichi leggeri. Le unità trifase sono più adatte per strutture commerciali, officine, pompe di irrigazione e aree in cui i carichi del motore sono più impegnativi.
Il vantaggio più grande è che può essere montato sopra il livello del suolo. Ciò aiuta a risparmiare terreno, a ridurre la necessità di lavori civili e a tenere l'attrezzatura lontana da alcuni rischi a livello del suolo come inondazioni, impatti accidentali o contatti non autorizzati. Per i percorsi di distribuzione che già utilizzano linee aeree, questo stile di installazione è spesso pratico ed economico.
Dove apporta il massimo valore un trasformatore montato su palo?
A Trasformatore montato su paloè particolarmente utile in luoghi in cui la richiesta di energia è reale, ma le condizioni del sito non sono adatte per apparecchiature di terra ingombranti. Gli acquirenti spesso scelgono questo tipo di trasformatore per aree in cui il carico è distribuito, lo spazio di installazione è limitato o il programma del progetto richiede un'implementazione rapida.
- Elettrificazione rurale:Aiuta a fornire energia a villaggi, case, fattorie e comunità remote collegate da linee aeree.
- Progetti agricoli:Può supportare pompe di irrigazione, attrezzature per la lavorazione del grano, allevamenti di pollame, serre e sistemi di approvvigionamento idrico.
- Piccole aree commerciali:Può servire negozi, strutture stradali, magazzini, stazioni di servizio e piccoli gruppi imprenditoriali.
- Estensioni residenziali:Fornisce un pratico punto di passaggio per le nuove aree residenziali in cui vengono utilizzate reti aeree.
- Progetti temporanei o graduali:Può essere utile quando un sito necessita di energia prima che venga completata un'infrastruttura più grande.
- Carichi marginali industriali:Può supportare piccole officine, pompe, motori, illuminazione e apparecchiature ausiliarie lontane dall'impianto principale.
In ciascuna di queste applicazioni, il valore non è solo il trasformatore stesso. Il vero valore è la combinazione di installazione compatta, minori esigenze di opere civili, collegamento più semplice alle linee aeree e accesso libero per le squadre di manutenzione.
In che modo gli acquirenti dovrebbero selezionare la giusta configurazione tecnica?
Scegliendo unTrasformatore montato su palonon dovrebbe mai essere ridotto alla sola capacità. Un'unità da 50 kVA e un'unità da 500 kVA possono essere entrambe chiamate trasformatori montati su palo, ma i loro ruoli nel progetto possono essere completamente diversi. Un attento processo di selezione dovrebbe iniziare con la domanda effettiva di carico, il livello di tensione, l'ambiente di installazione, i requisiti della rete e l'espansione futura prevista.
| Punto di selezione | Cosa dovrebbero controllare gli acquirenti | Perché è importante |
|---|---|---|
| Capacità nominale | Abbina la potenza nominale in kVA al carico attuale e ad una ragionevole crescita futura. | Il sottodimensionamento provoca il rischio di sovraccarico, mentre il sovradimensionamento può aumentare i costi e le perdite a vuoto. |
| Rapporto di tensione | Confermare la tensione primaria e secondaria, come ingresso a media tensione e uscita a bassa tensione. | Un rapporto di tensione errato può ritardare l'installazione e creare problemi di compatibilità con la rete locale. |
| Tipo di fase | Scegliere monofase o trifase in base al profilo di carico. | I carichi del motore, le pompe e le apparecchiature commerciali possono richiedere un'alimentazione trifase. |
| Livello di isolamento | Controllare gli standard di rete locali, l'altitudine, l'esposizione ai fulmini e i requisiti di protezione. | I trasformatori per esterni devono resistere allo stress elettrico e alle condizioni ambientali. |
| Metodo di raffreddamento | Confermare il design a bagno d'olio, la struttura del serbatoio e la disposizione di dissipazione del calore. | Buone prestazioni termiche supportano un funzionamento stabile e una maggiore durata. |
| Accessori | Considerare gli scaricatori di sovratensione, i fusibili, le boccole, le staffe e le parti di messa a terra. | Gli accessori corretti migliorano la sicurezza, la protezione e l'efficienza dell'installazione. |
| Test | Richiedere rapporti sui test di routine prima della consegna. | I test di fabbrica aiutano a ridurre il rischio di messa in servizio e confermano le prestazioni di base. |
Un fornitore affidabile dovrebbe essere in grado di discutere chiaramente questi dettagli. Quando gli acquirenti ricevono solo un semplice prezzo senza conferma tecnica, il prezzo apparentemente basso potrebbe diventare costoso in seguito. Il trasformatore giusto dovrebbe corrispondere al progetto elettrico, alle abitudini di installazione locale, al metodo di protezione e alla capacità pratica di manutenzione del proprietario del progetto.
Come si confronta con altre soluzioni di distribuzione?
Un'unità montata su palo non è l'unica opzione per i progetti di distribuzione. Gli acquirenti possono anche prendere in considerazione trasformatori montati su pad, sottostazioni compatte o sale trasformatori interne. La scelta migliore dipende dalle condizioni del sito, dai requisiti di sicurezza, dal budget e dalla struttura della rete.
| Soluzione | Vantaggio principale | Limitazione tipica | Migliore vestibilità |
|---|---|---|---|
| Trasformatore montato su palo | Risparmia spazio a terra e si collega facilmente alle linee aeree. | La capacità e la struttura di installazione devono corrispondere alla resistenza del palo e alle norme locali. | Reti rurali, aziende agricole, piccole comunità, vie aeree di distribuzione. |
| Trasformatore montato su pad | Installazione ordinata a livello del suolo con struttura chiusa. | Necessita di terreno, fondamenta e protezione adeguati da inondazioni o impatti. | Comunità urbane, edifici commerciali, reti di cavi sotterranei. |
| Sottostazione compatta | Integra trasformatore, quadro e distribuzione a bassa tensione. | Costo iniziale più elevato e ingombro di installazione maggiore. | Parchi industriali, complessi commerciali, nodi distributivi più grandi. |
| Sala trasformatori interni | Forte protezione dalle intemperie e facile integrazione con i sistemi costruttivi. | Richiede spazio edificabile, ventilazione, progettazione della sicurezza antincendio e lavori di costruzione. | Fabbriche, grattacieli, grandi strutture. |
Per i progetti di linee aeree, aTrasformatore montato su palospesso fornisce un giusto equilibrio tra costo, velocità di installazione e praticità del servizio. Evita costruzioni non necessarie pur garantendo al progetto un punto di discesa affidabile vicino al carico.
Come può ridurre i punti critici del progetto reale?
I team di procurement raramente cercano un trasformatore solo perché apprezzano il nome del prodotto. Di solito cercano di risolvere la pressione del campo. Il progetto potrebbe essere in ritardo. Il budget potrebbe essere limitato. La squadra di installazione potrebbe non avere abbastanza spazio a terra. La rete locale potrebbe necessitare di una rapida espansione. Un adattoTrasformatore montato su palopossono ridurre questi problemi in diversi modi pratici.
- Meno edilizia civile:Poiché il trasformatore è montato su un palo, il progetto può ridurre il lavoro di fondazione rispetto a molte soluzioni a livello del suolo.
- Distribuzione del sito più rapida:Per i percorsi di distribuzione aerei, il collegamento e l'installazione possono essere più diretti quando il progetto è preparato adeguatamente.
- Migliore utilizzo del territorio limitato:I bordi delle strade rurali, le fattorie e le piccole comunità potrebbero non avere spazio per una cabina di trasformazione o un'area attrezzata recintata.
- Supporto di tensione più vicino:L'installazione del trasformatore più vicino al carico può contribuire a ridurre la lunga distanza della linea a bassa tensione e migliorare la stabilità dell'erogazione di potenza.
- Chiara visibilità della manutenzione:Le squadre di manutenzione possono ispezionare visivamente il trasformatore, le boccole, l'indicatore del livello dell'olio e gli accessori esterni durante le pattuglie di routine.
- Abbinamento flessibile del progetto:È possibile selezionare diverse capacità e rapporti di tensione per diversi punti di carico invece di forzare una soluzione sovradimensionata per ogni area.
Questi vantaggi sono particolarmente importanti nelle aree in cui i proprietari dei progetti necessitano di energia affidabile ma non possono permettersi infrastrutture complicate. In questo senso il trasformatore non è semplicemente un apparecchio elettrico. È una risposta pratica alle limitazioni del campo.
Quali dettagli di qualità dovrebbero essere controllati prima dell'acquisto?
Un prezzo di acquisto basso può essere interessante, ma gli acquirenti di trasformatori dovrebbero guardare oltre il numero riportato sul preventivo. Le apparecchiature di distribuzione per esterni sono esposte a calore, pioggia, polvere, vento, fulmini, variazioni di carico e lunghi orari di funzionamento. Il controllo di qualità dovrebbe iniziare prima della conferma dell'ordine.
Lista di controllo pre-acquisto consigliata:
- Confermare la capacità nominale, il rapporto di tensione, la frequenza, il tipo di fase e l'intervallo di prese.
- Verificare gli standard applicabili richiesti dal progetto o dalla società di servizi.
- Richiedi informazioni sul materiale di avvolgimento, sulla progettazione del nucleo, sulla qualità dell'olio, sulla tenuta del serbatoio e sul trattamento anticorrosione.
- Verificare se sono inclusi accessori quali scaricatori di sovratensione, fusibili, staffe di montaggio e boccole.
- Richiedi informazioni sui test di routine in fabbrica, tra cui resistenza di isolamento, tenuta alla tensione, test del rapporto, resistenza dell'avvolgimento e ispezione delle perdite d'olio.
- Rivedere il metodo di imballaggio per i progetti di esportazione, soprattutto quando il percorso comprende il trasporto marittimo o un lungo trasporto interno.
- Discutere pezzi di ricambio, disegni, etichette e indicazioni per l'installazione prima della spedizione.
Conso Scienza elettrica e tecnologia Co., Ltd. è menzionata nel contesto della produzione di trasformatori montati su palo perché gli acquirenti spesso hanno bisogno di più di un catalogo. Hanno bisogno di comunicazione tecnica, capacità di produzione, disciplina di test e capacità di supportare requisiti personalizzati. Quando un progetto prevede capacità diverse, rapporti di tensione speciali, imballaggi per l'esportazione o documenti di gare d'appalto, una chiara cooperazione tecnica può evitare costosi malintesi.
In che modo i team di manutenzione possono prolungare la durata utile?
Anche ben fattoTrasformatore montato su palonecessita di una corretta manutenzione. Le condizioni del servizio esterno possono cambiare nel tempo e i piccoli problemi possono diventare guasti più grandi se vengono ignorati. Un semplice piano di ispezione può aiutare i team di manutenzione a proteggere sia il trasformatore che la rete di distribuzione più ampia.
- Ispezionare il livello dell'olio e i segnali di perdita:Macchie d'olio, basso livello dell'olio o aspetto anomalo del serbatoio devono essere controllati rapidamente perché l'isolamento e il raffreddamento dipendono dalla stabilità delle condizioni dell'olio.
- Controllare boccole e terminali:Crepe, inquinamento, allentamenti o segni di surriscaldamento attorno alle boccole possono indicare uno stress elettrico o una connessione scadente.
- Rispettare la temperatura operativa:Il calore insolito può derivare da sovraccarico, cattivo contatto, olio invecchiato o blocco ambientale intorno all'area di installazione.
- Esamina la crescita del carico:Un trasformatore che funzionava bene cinque anni fa potrebbe sovraccaricarsi dopo l’aggiunta di nuove case, pompe, negozi o macchinari.
- Mantenere coordinati i dispositivi di protezione:Gli scaricatori di sovratensione, i fusibili e le disposizioni di messa a terra devono essere ispezionati secondo le norme di manutenzione locali.
- Registrare la cronologia della manutenzione:Una buona documentazione aiuta a identificare i problemi ricorrenti e supporta la futura pianificazione delle sostituzioni.
La manutenzione non dovrebbe essere considerata un peso. È uno strumento di controllo dei costi. Un trasformatore ispezionato regolarmente ha maggiori probabilità di fornire un servizio stabile, evitare interruzioni improvvise e proteggere gli utenti a valle da inutili interruzioni di corrente.
Perché l’esperienza del fornitore è importante?
Un progetto di trasformatore coinvolge più della semplice produzione. Comprende discussioni tecniche, conferma dei disegni, preparazione dei materiali, programmazione della produzione, test, imballaggio, consegna e comunicazione post-vendita. Se qualsiasi parte di questa catena è debole, gli acquirenti potrebbero dover affrontare ritardi o incertezze.
L’esperienza del fornitore diventa particolarmente importante per gli acquirenti internazionali. Paesi e regioni diversi possono utilizzare sistemi di tensione, abitudini di installazione, requisiti di etichettatura, accessori di protezione e standard di documentazione diversi. Un fornitore che comprende la personalizzazione può aiutare gli acquirenti a tradurre i requisiti del progetto in specifiche di prodotto realizzabili.
Conso Scienza elettrica e tecnologia Co., Ltd.possono essere presi in considerazione dagli acquirenti che stanno confrontando le opzioni di trasformatori montati su palo per progetti di distribuzione, elettrificazione rurale, carichi commerciali e appalti relativi ai servizi di pubblica utilità. La chiave è comunicare chiaramente le condizioni del progetto: dimensione del carico, livello di tensione, frequenza, altitudine di installazione, clima, accessori richiesti, aspettative di test e programma di consegna. Con sufficienti informazioni, il produttore può consigliare una configurazione più adatta invece di offrire un'unità generica che potrebbe non adattarsi al sito.
Domande frequenti
La capacità deve essere selezionata in base al carico effettivamente collegato, al tipo di carico, al fattore di simultaneità e al piano di espansione futuro. Per piccoli carichi residenziali o agricoli, potrebbero essere adatti valori kVA inferiori. Per officine, pompe o utenti commerciali potrebbe essere richiesta una classificazione più elevata. È meglio fornire una lista di carico al fornitore prima di confermare il modello.

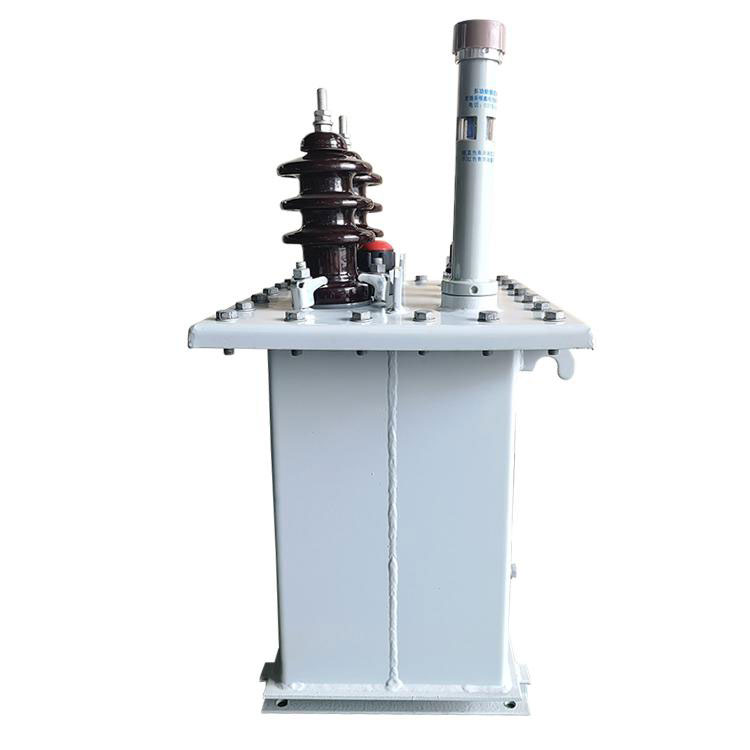

Le unità monofase sono comunemente utilizzate per piccoli carichi residenziali e rurali. Le unità trifase sono ideali per carichi di motori, pompe, officine e strutture commerciali che necessitano di un'alimentazione trifase bilanciata. La scelta giusta dipende dalla rete di distribuzione locale e dalle apparecchiature collegate al trasformatore.
Sì, può essere progettato per il funzionamento all'aperto, ma le specifiche finali devono corrispondere all'ambiente locale. Gli acquirenti devono confermare il trattamento anticorrosione, il livello di isolamento, la qualità della sigillatura, la protezione contro i fulmini, le condizioni di altitudine e l'intervallo di temperatura prima dell'acquisto.
Gli accessori comuni possono includere boccole, staffe di montaggio, scaricatori di sovratensione, fusibili, parti di messa a terra, targhette, occhielli di sollevamento, indicatori del livello dell'olio e altri componenti specifici del progetto. L'elenco degli accessori deve essere confermato prima del preventivo perché influisce sia sul costo che sulla disponibilità dell'installazione.
Gli acquirenti possono ridurre i rischi confermando disegni tecnici, standard, requisiti di test, metodo di imballaggio, programma di consegna e supporto post-vendita prima di effettuare l'ordine. Una scheda tecnica completa è più affidabile di una breve richiesta contenente solo la capacità e l'obiettivo di prezzo.
La personalizzazione può essere necessaria quando il progetto richiede un rapporto di tensione speciale, accessori specifici, standard di utilità locali, struttura di montaggio unica o documentazione di esportazione. La comunicazione tempestiva aiuta il produttore a progettare e produrre un trasformatore che si adatti al sito reale invece di forzare un modello standard in condizioni inadeguate.
Conclusionee
A Trasformatore montato su paloè una soluzione pratica ed efficiente per molti progetti di distribuzione, in particolare dove sono coinvolte linee aeree, spazio a terra limitato, carichi sparsi e condizioni di installazione sensibili ai costi. Può aiutare i servizi pubblici, gli appaltatori, le aziende agricole, le aree residenziali e i piccoli progetti commerciali a ridurre la tensione vicino al punto di utilizzo riducendo al contempo le costruzioni civili non necessarie.
Il miglior risultato si ottiene abbinando il trasformatore al progetto invece di scegliere solo in base al prezzo. Capacità, rapporto di tensione, tipo di fase, livello di isolamento, accessori, test, ambiente di installazione e supporto del fornitore sono tutti elementi che influenzano le prestazioni a lungo termine. Quando questi dettagli vengono gestiti con attenzione, il trasformatore può fornire un servizio stabile e ridurre la futura pressione di manutenzione.
