Che cos'è un trasformatore montato su pad e perché è la spina dorsale della moderna distribuzione di energia sotterranea

A Pad Trasformatore montatoè un trasformatore di distribuzione a terra, a prova di manomissione, progettato per sistemi di distribuzione di energia sotterranei. Ampiamente utilizzati in comunità residenziali, complessi commerciali, progetti di energia rinnovabile e parchi industriali, questi trasformatori forniscono una conversione di tensione sicura, efficiente e affidabile. Questa guida completa esplora i principi di funzionamento, la struttura, le specifiche, i criteri di selezione, gli standard di sicurezza, le tabelle di confronto, le considerazioni sull'installazione e le migliori pratiche di manutenzione. Discutiamo anche di come piacciono ai produttoriCONSO·chinafornire soluzioni personalizzate che soddisfano gli standard internazionali di utilità.

📑 Sommario

1. Cos'è un trasformatore montato su pad?
2. Come funziona un trasformatore montato su pad?
3. Componenti principali e progettazione strutturale
4. Confronto monofase vs trifase
5. Specifiche tecniche e valutazioni
6. Applicazioni in tutti i settori
7. Vantaggi dei trasformatori montati su pad
8. Considerazioni sull'installazione e sulla sicurezza
9. Manutenzione e ottimizzazione della durata
10. Come scegliere il produttore giusto?
11. Sezione Domande frequenti

1️⃣ Cos'è un trasformatore montato su pad?

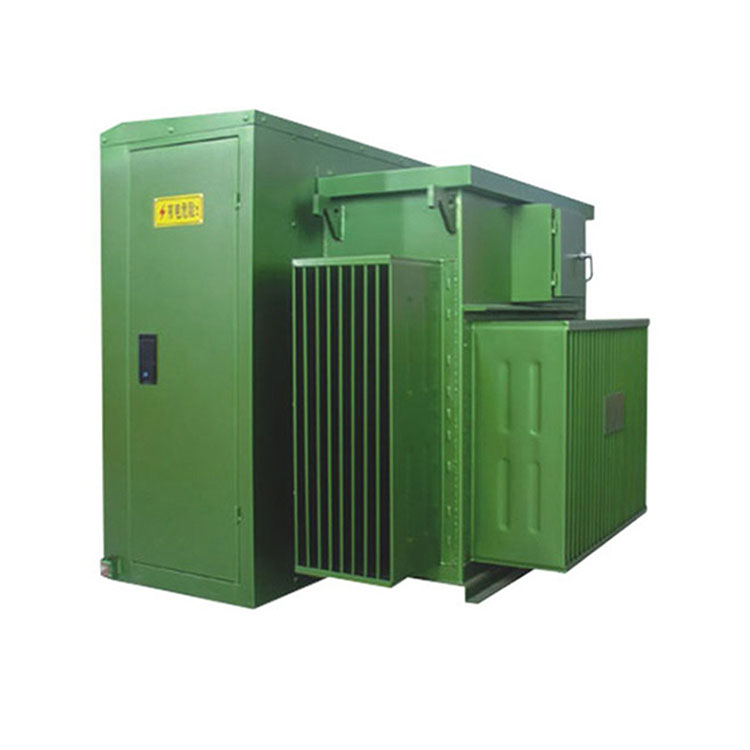

A Trasformatore montato su padè un trasformatore di distribuzione elettrica chiuso, a livello del suolo, installato su una piattaforma di cemento. È specificamente progettato per i sistemi di distribuzione dell'energia sotterranei, fornendo uno step-down della tensione da media tensione (ad esempio, 11 kV, 13,8 kV, 15 kV, 33 kV) a bassa tensione (ad esempio, 400 V, 480 V).

A differenza dei trasformatori montati su palo, le unità montate su pad sono alloggiate in un armadio in acciaio chiuso a chiave, garantendo elevati standard di sicurezza in aree pubbliche come:

• Comunità residenziali
• Centri commerciali
• Impianti industriali
• Ospedali e scuole
• Parchi solari ed eolici

Il loro design completamente chiuso e a prova di manomissione li rende ideali per le moderne infrastrutture urbane.

2️⃣ Come funziona un trasformatore montato su pad?

Il principio di funzionamento segue l'induzione elettromagnetica. L'energia elettrica entra attraverso i passanti ad alta tensione collegati al sistema di cavi sotterranei. All'interno del serbatoio:

1. L'avvolgimento primario riceve l'ingresso di media tensione.
2. Il nucleo magnetico trasferisce energia tramite il flusso magnetico.
3. L'avvolgimento secondario emette una tensione ridotta adatta agli utenti finali.

La maggior parte dei trasformatori montati su pad lo sonoimmerso nell'olio, utilizzando olio minerale isolante per:

• Dissipazione del calore
• Isolamento elettrico
• Soppressione dell'arco

I modelli avanzati possono includere sezionatori di carico, fusibili e scaricatori di sovratensione per migliorare la protezione e l'affidabilità operativa.

3️⃣ Componenti principali e progettazione strutturale

I componenti strutturali chiave includono:

Il design dell'armadio a compartimenti separa le aree ad alta e bassa tensione per una maggiore sicurezza e comodità di manutenzione.

4️⃣ Trasformatori monofase vs trifase montati su pad

Le unità trifase sono essenziali per fabbriche, data center e grandi edifici commerciali grazie alla maggiore efficienza e alla migliore gestione del carico.

5️⃣ Specifiche tecniche e valutazioni

I parametri tecnici comuni includono:

• Potenza Nominale: 25 kVA – 5000 kVA
• Tensione primaria: 11 kV / 13,8 kV / 15 kV / 33 kV
• Tensione secondaria: 400 V/415 V/480 V
• Frequenza: 50Hz/60Hz
• Tipo di raffreddamento: ONAN
• Impedenza: 4% – 8%
• Livello di isolamento: secondo gli standard IEC/ANSI

Gli standard di conformità possono includere IEC 60076, ANSI C57 o specifiche dei servizi locali.

6️⃣ Applicazioni in tutti i settori

I trasformatori montati su pad sono ampiamente utilizzati in:

🏘 Sviluppi residenziali

L'alimentazione sotterranea senza linee aeree migliora l'estetica urbana.

🏭 Impianti Industriali

Regolazione affidabile della tensione per macchinari pesanti.

☀ Progetti di energia rinnovabile

I parchi solari utilizzano trasformatori montati su pad per l'interconnessione alla rete.

🏢 Infrastrutture commerciali

I centri commerciali, gli edifici per uffici e gli ospedali fanno affidamento su sistemi di distribuzione stabili.

7️⃣ Vantaggi dei trasformatori montati su pad

• Elevata sicurezza con design dell'armadio chiuso a chiave
• Ingombro compatto
• Funzionamento a basso rumore
• Costruzione resistente alle intemperie
• Ridotto inquinamento visivo
• Requisiti minimi di manutenzione
• Maggiore affidabilità nei sistemi sotterranei

8️⃣ Considerazioni sull'installazione e sulla sicurezza

Una corretta installazione garantisce prestazioni ottimali:

1. Installare su una piattaforma di cemento armato.
2. Garantire una corretta messa a terra.
3. Mantenere lo spazio libero per la ventilazione.
4. Seguire i codici elettrici locali.
5. Utilizzare terminazioni dei cavi certificate.

Le caratteristiche di sicurezza includono:

• Design fronte morto
• Sistema di chiusura antimanomissione
• Protezione dai guasti interni

9️⃣ Manutenzione e ottimizzazione della durata

La durata di servizio tipica supera i 25-30 anni se mantenuta correttamente.

Lista di controllo per la manutenzione:

• Test annuale dell'olio (BDV e umidità)
• Ispezione termica
• Ispezione della boccola
• Controllo integrità sigillo
• Monitoraggio del carico

🔟 Come scegliere il produttore giusto?

Quando selezioni un fornitore, considera:

• Conformità agli standard IEC/ANSI
• Certificazioni di produzione (ISO)
• Capacità di personalizzazione
• Processo di controllo della qualità
• Supporto tecnico post-vendita

CONSO·chinaè specializzata nella produzione di trasformatori montati su pad ad alte prestazioni con valori di tensione personalizzabili, configurazioni di protezione e conformità internazionale. Il loro team di ingegneri garantisce un rigoroso controllo di qualità e prestazioni affidabili su misura per i requisiti del progetto.

❓ Domande frequenti (FAQ)

1. Qual è la differenza tra un trasformatore montato su pad e un trasformatore montato su palo?

I trasformatori montati su pad sono installati a terra e chiusi, adatti per sistemi interrati, mentre le unità montate su palo sono sospese e utilizzate in reti rurali o suburbane.

2. I trasformatori montati su pad sono sicuri per le aree residenziali?

SÌ. Sono progettati con struttura dead-front e involucri chiusi per evitare contatti accidentali.

3. Quanto dura un trasformatore montato su pad?

Con una corretta manutenzione, 25-30 anni o più.

4. I trasformatori montati su pad possono essere personalizzati?

SÌ. I sistemi di tensione, capacità, impedenza e protezione possono essere personalizzati in base ai requisiti dell'utilità.

5. Quale metodo di raffreddamento viene generalmente utilizzato?

La maggior parte dei modelli utilizza il raffreddamento ONAN (Oil Natural Air Natural).

🏁 Conclusione

ILTrasformatore montato su padè un elemento fondamentale dei moderni sistemi di distribuzione elettrica interrata. Offrendo sicurezza, efficienza, integrazione estetica e affidabilità a lungo termine, serve i settori residenziale, commerciale, industriale e delle energie rinnovabili in tutto il mondo.

Scegliere un produttore affidabile comeCONSO·chinagarantisce ingegneria di alta qualità, conformità internazionale e soluzioni su misura che soddisfano le esigenze in evoluzione delle moderne infrastrutture energetiche.
