Meglio sapere all'unità principale dell'anello a gas SF6 completamente riempito

1. Caratteristiche principali del quadro isolato a gas SF6:

Quadro isolato a gas  Adotta SF6 come mezzo di isolamento principale su unità principale da 10kV a 35kV. Nella costruzione dell'urbanizzazione, l'unità principale ad anello a gas pieno SF6 ha i vantaggi di significato sul design compatto e modulare. Adotta ampiamente sulla rete elettrica urbana, il trasporto ferroviario, la nuova industria energetica e le imprese industriali.

1.1 La progettazione modulare del quadro isolato a gas SF6

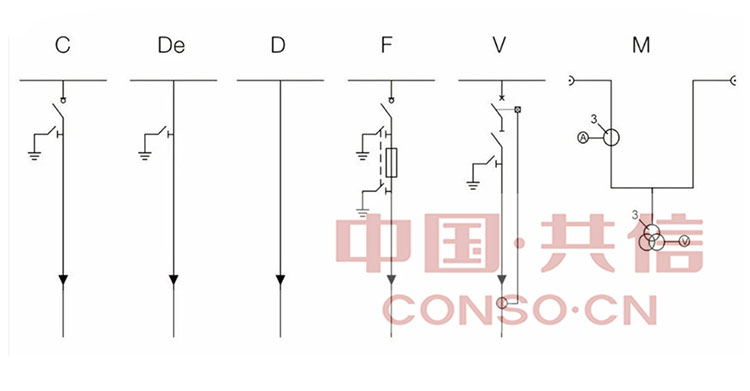

ILUnità principale dell'anello SF6  ha principalmente C (pannello di interruttore del cavo), V (pannello di interruzione dello intervento a vuoto), D (pannello di connessione del cavo diretto), DE (collegamento del cavo diretto con pannello di messa a terra), F (pannello di disconnessione del fusibile interruttore) e M (pannello di misurazione).

In casi reali, l'unità C e V offre il controllo e la protezione all'ingresso e all'uscita della linea di alimentazione del cavo. Oltre alla funzione del funzionamento del carico, l'unità V ha più funzionalità sul taglio della corrente di cortocircuito e della corrente di carico. L'unità M equipaggia la misurazione di misurazione, PT e il misuratore di energia. Normalmente, ha una larghezza di 800 mm che è uguale aKyn28-12. D e unità DE vengono utilizzati per aumentare l'altezza del cavo da terra alla parte superiore dell'unità principale dell'anello SF6. Inoltre, l'unità F utilizzata anche nell'inserimento e nell'uscita della protezione, ma gli utenti del terminale preferiscono adottare l'unità V anziché l'unità F, poiché l'ingranaggio di controllo è più complesso.

1.2 La progettazione compatta del quadro isolato a gas SF6

Normalmente, la dimensione di un'unità C o V è W*H*D = 371*1800*750 (mm), tuttavia, un pannello di input o di uscita di un Kyn28-12 è W*H*D = 800*2300*1500 (mm). Non ha dubbi sul fatto che l'unità principale dell'anello SF6 abbia più competitivo sui costi logistici e del suolo. Inoltre, un quadro isolato a gas SF6 ha costi di materiale inferiore a un KYN28-12 come progettazione compatta.

2. Cheme strutturale di un quadro isolato a gas SF6

   In un quadro isolato a gas, ha principalmente un serbatoio di gas SF6, interruttore e interruttore principale, sistema Busbar, controllo degli ingranaggi e del sistema di controllo e protezione secondario.

   Il serbatoio del gas SF6 adotta acciaio inossidabile 201 o 304, di cui il tasso di perdita annuale è inferiore allo 0,1%, progettato come completamente sigillato e isolato. Garantisce un servizio senza manutenzione per più di 30 anni.

   È simile a come aquadro isolato d'aria  Che l'interruttore e l'interruttore principale in un pannello di ingresso e uscita siano l'interruttore di terra, l'interruttore di disconnessione, l'interruttore di carico e l'interruttore a vuoto per il controllo e la protezione dei sistemi di alimentazione.

   In un comune serbatoio SF6, potrebbe integrare 7 unità modulari alla maggior parte di un sistema di griglia di potenza da 10 kV. Altrimenti, per le estensioni sono necessarie un cavo di collegamento e un cavo. Tuttavia, in un serbatoio comune, le unità modulari sono collegate dalla barra di rame.

   Il sistema di controllo e protezione secondario ha la funzione per monitorare la tensione e la corrente di valore per proteggere l'unità principale dell'anello SF6 dal guasto del sistema. Nel frattempo, supporta anche l'automazione, il telecomando, l'acquisizione dei dati e l'accesso al sistema SCADA. Inoltre, l'unità principale dell'anello SF6 fornisce anche alimentazione ausiliaria per garantire il normale funzionamento della trasmissione di controllo e del segnale.

2.1 SF6 Isolato a gas S Witchgear S Troutture D iagram:

2.2 Dimensioni esterne di un'unità principale dell'anello SF6 ：

2.3 STANDARD ST OLUTION E EXTENSION M ODUES ：

3. Parametro del quadro isolato a gas SF6
